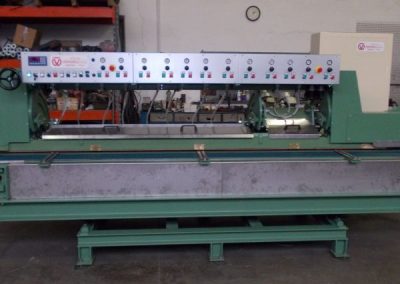

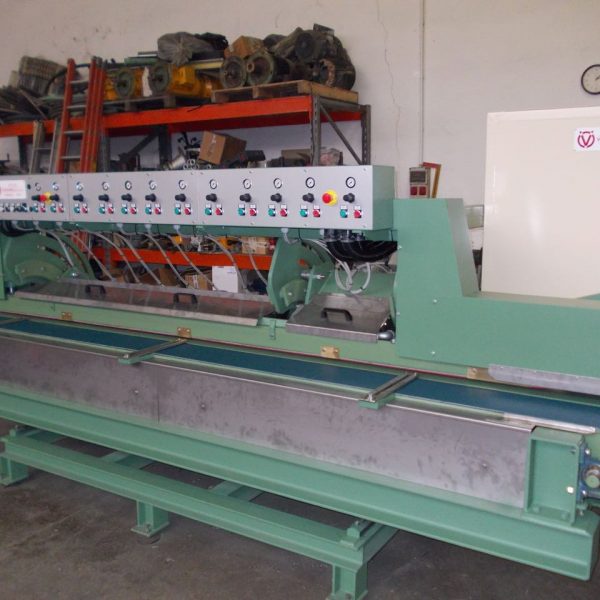

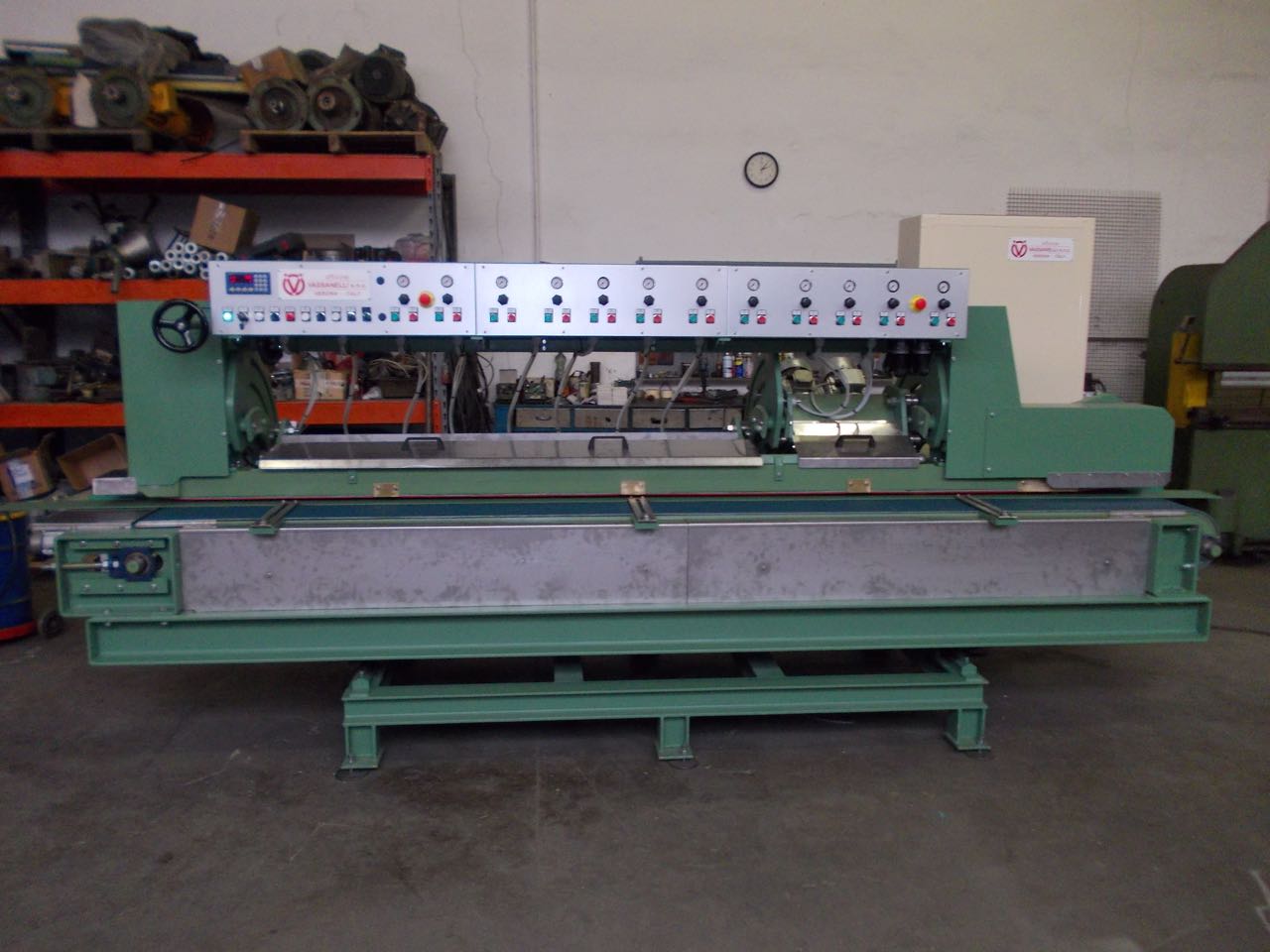

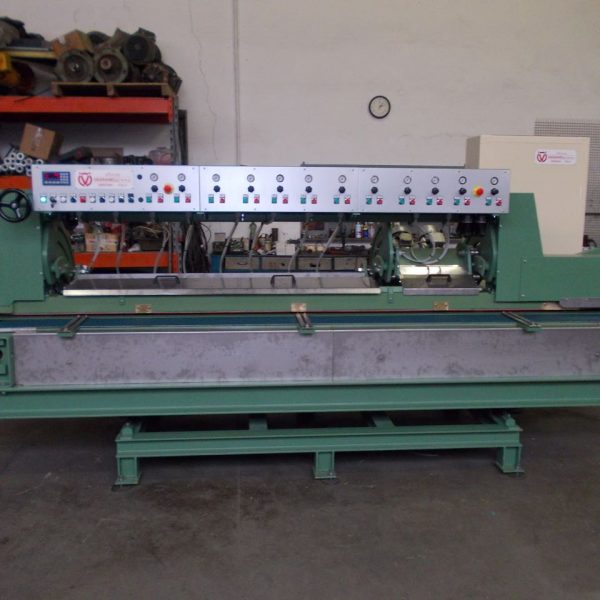

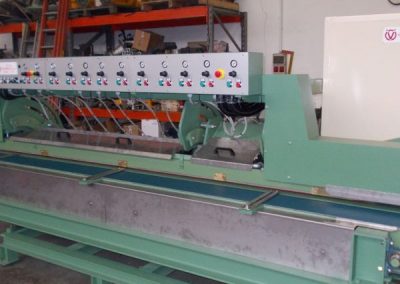

Bisellatrice Lucidacoste per soglie BMV 300 8+4
Bisellatrice Lucidacoste per soglie BMV 300 8+4
La macchina esegue la bisellatura e lucidatura di costa di filagne in marmo e granito.
E’ costituita da 2 gruppi di lavoro per un totale di 12 teste calibranti con escursione pneumatica.

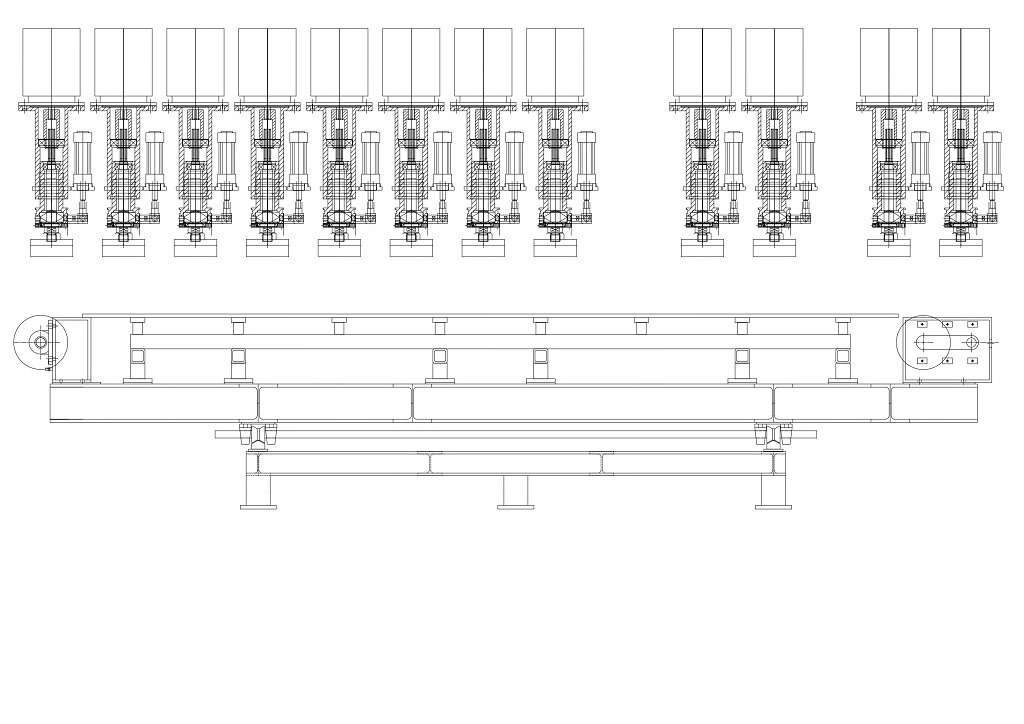

Struttura della macchina
La Bisellatrice Lucidacoste per soglie ha una struttura composta da banco in carpenteria pesante per l’appoggio delle lastre sul nastro di scorrimento, con movimentazione in automatico regolabile tramite Inverter.

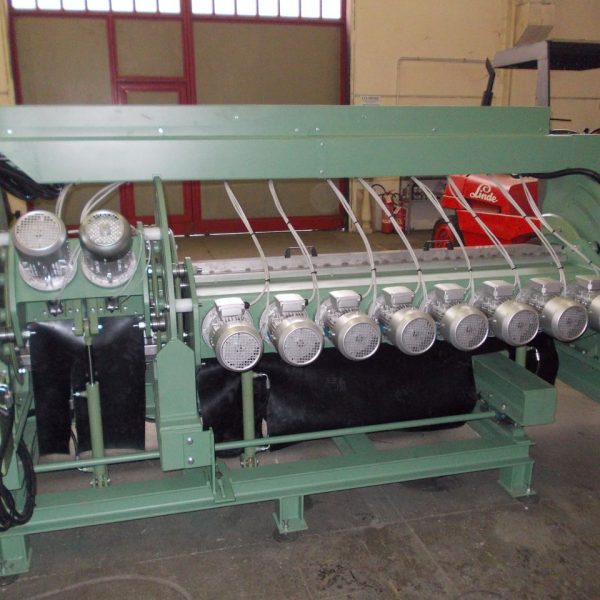

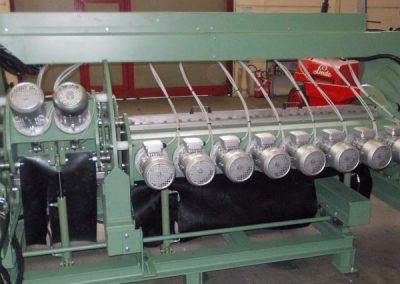

Nel primo gruppo sono presenti 10 mandrini a inclinazione regolabile, mentre nel secondo gruppo sono presenti 2 mandrini fissi per la bisellatura inferiore.
Il gruppo dei mandrini regolabili si suddivide a sua volta in altri due gruppi:
• Un gruppo di 8 mandrini per la calibratura e lucidatura della costa piana il cui angolo può variare da 0° a 60°.
• Un gruppo di 2 mandrini per la bisellatura superiore il cui angolo può variare da 0° a 60°.
La regolazione dell’inclinazione è resa possibile grazie a un sistema di “mezzelune” ovvero un sistema che permette di regolare l’angolo dei mandrini in base alla lavorazione richiesta.
Il movimento d’inclinazione viene azionato tramite un sistema di pistoni idraulici.
Caratteristiche Tecniche
- Larghezza massima lavorabile: 300,0 mm
- Spessore massimo lavorabile: 35,0 mm
- Angolo fisso di bisellatura inferiore: 45°
- Angolo regolabile di bisellatura superiore: 0° ÷ 60°
- Angolo regolabile di lucidatura costa piana: 0° ÷ 60°
- Numero gruppi bisellatura: 04
- Numero gruppi leviganti e lucidanti: 08
- Diametro massimo degli utensili: 125,0 mm
- Lunghezza della macchina: 4.000,0 mm
- Larghezza della macchina: 1.750,0 mm
- Altezza della macchina: 1.850,0 mm
- Velocità dei nastri di scorrimento: 0 ÷ 4.000,0 mm/min
- Potenza teste lucidanti: 1,5 kW
- Potenza di ogni gruppo di bisellatura: 1,5 kW
- Potenza totale installata: 25,0 kW
- Peso della macchina: 3.500,0 kg
- Pressione massima impianto pneumatico: 8,0 bar
- Consumo idrico per il raffreddamento: si consiglia 120,0 lt/min
- Frequenza di rete: 50 Hz
- Tensione di rete: 400,0 V
- Fasi di fornitura energia elettrica: 3
