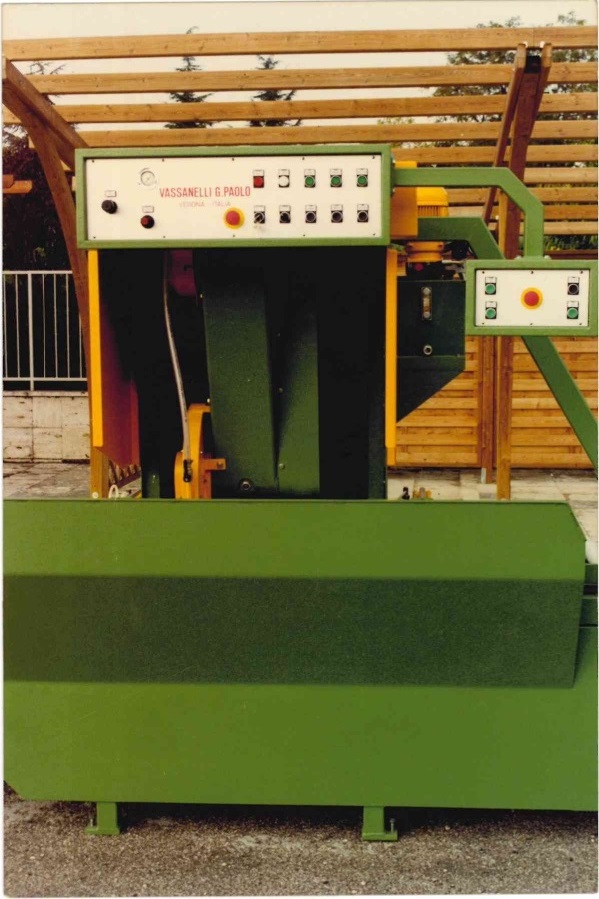

Intestatrice pendolare monodisco IMV P 450
Intestatrice pendolare monodisco IMV P 450

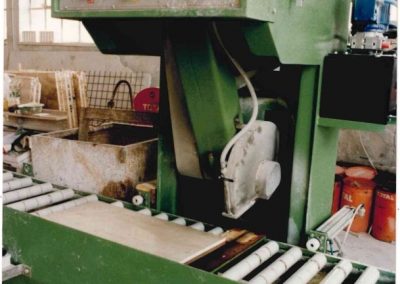

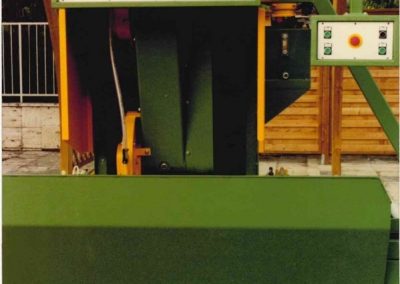

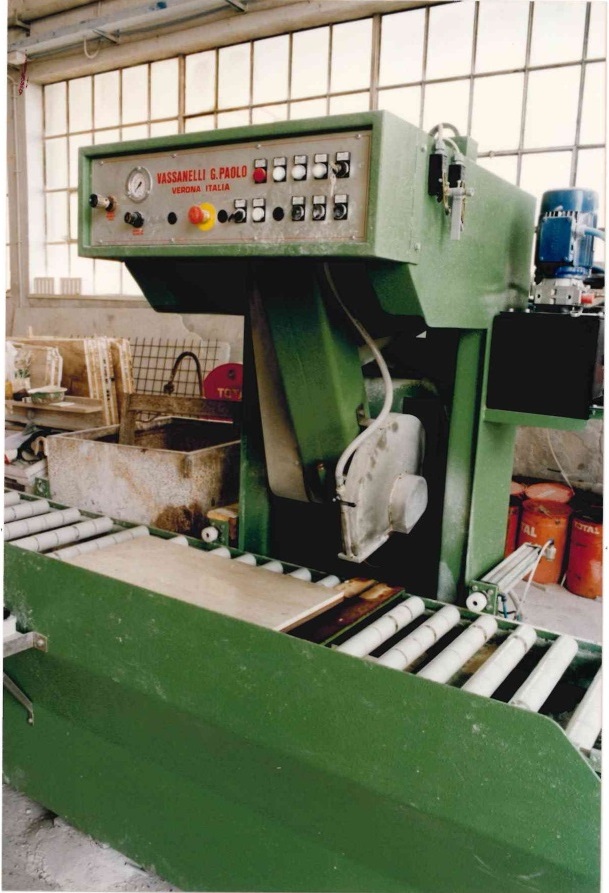

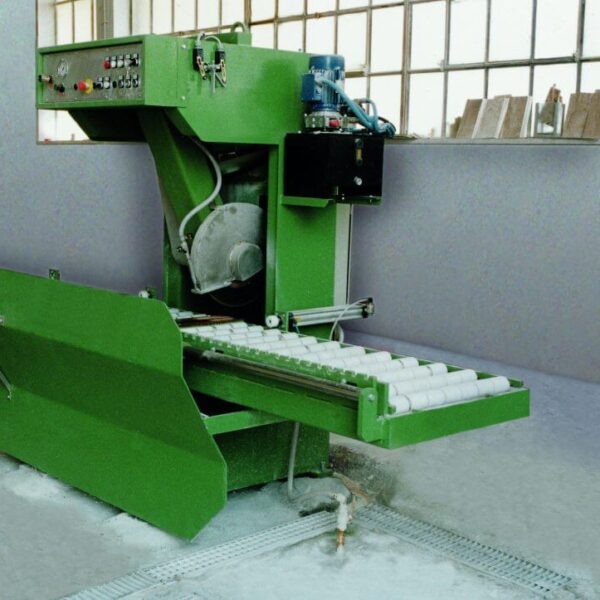

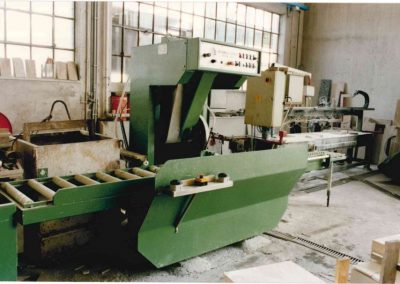

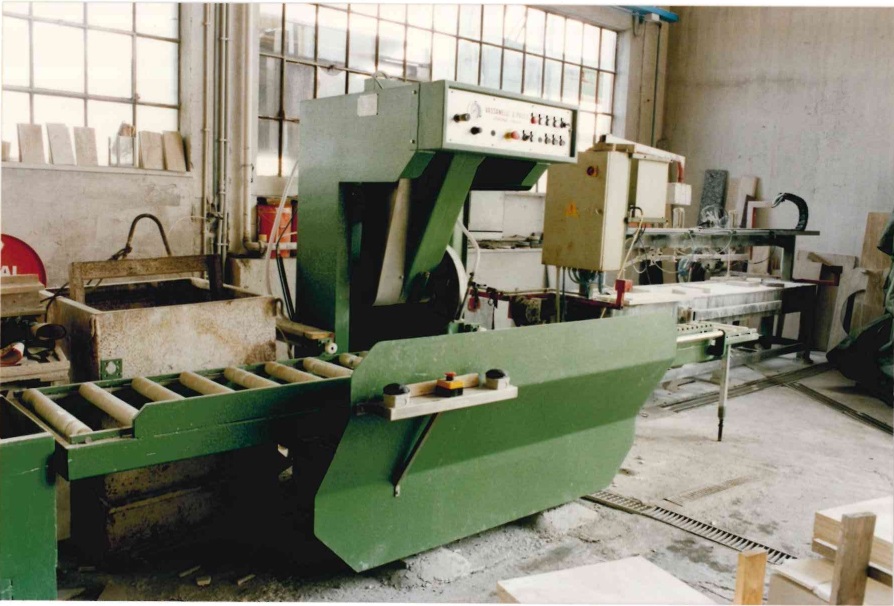

Macchina dedicata al taglio trasversale di filagne in marmo e granito, con movimento oscillante del braccio di taglio mediante cilindro idraulico.
Taglio eseguito per mezzo di un Mandrino azionato con trasmissione a cinghie da un Moto-riduttore.
Dotata di vasca scarico fluidi.

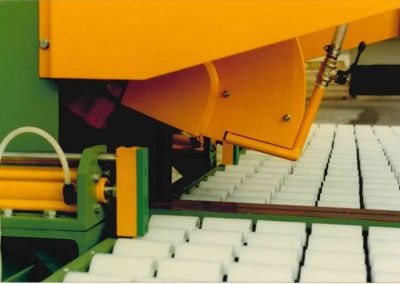

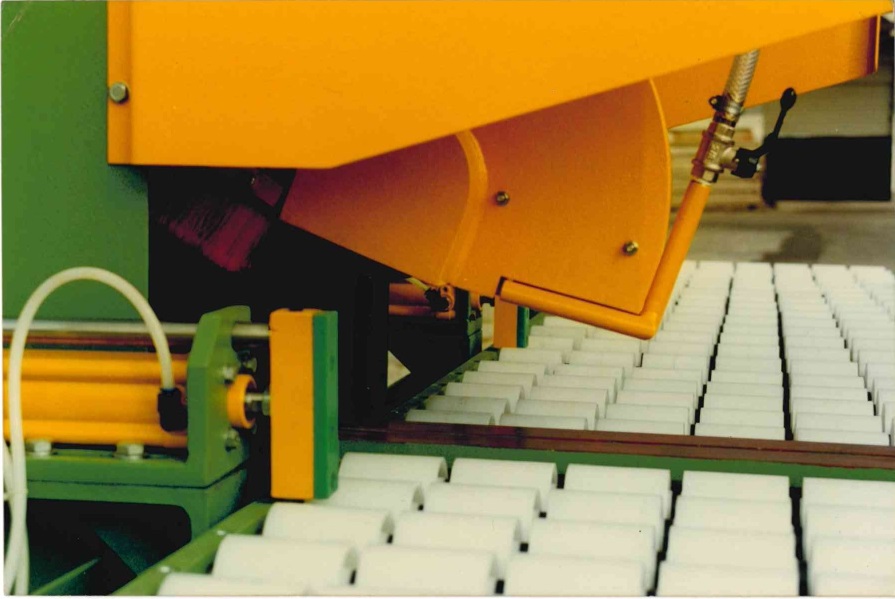

Scorrimento del materiale sul banco a rulliera.
Il taglio è eseguito perpendicolare alla direzione di scorrimento della filagna.
Struttura della macchina
La struttura dell’intestatrice pendolare IMV P-620 è costituita da un basamento con travi e piegati elettrosaldati in carpenteria pesante, su cui si appoggia il banco di scorrimento a struttura tubolare.
La colonna di sostegno del braccio in struttura tubolare è solidale al basamento.
Caratteristiche Tecniche
- Larghezza di taglio della filagna: da 10,0 mm a 450,0 mm
- Lunghezza di taglio delle filagne: su richiesta (passo di regolazione ogni 50,0 mm)
- Spessore di taglio della filagna: 0 ÷ 75,0 mm
- Diametro utensile di taglio: 400,0 mm
- Lunghezza del banco: 3.000,0 mm
- Larghezza della macchina: 1.650,0 mm
- Altezza della macchina: 1.950,0 mm
- Consumo idrico per il raffreddamento: si consiglia 15,0 lt/min
- Pressione massima impianto pneumatico: 8,0 bar
- Peso della macchina: 950,0 kg
- Potenza motore per azionamento disco: 7,5 kW
- Potenza installata: 10,0 kW
- Frequenza di rete: 50,0 Hz
- Tensione di rete: 400,0 V
- Fasi di fornitura energia elettrica: 3
