Refilatrice multidisco drawbridge RMV 1000
Refilatrice multidisco drawbridge RMV 1000

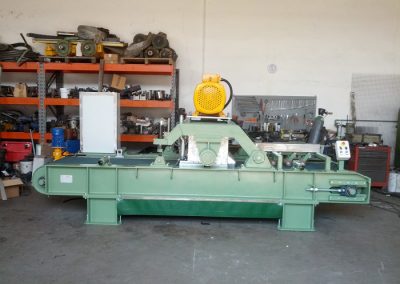

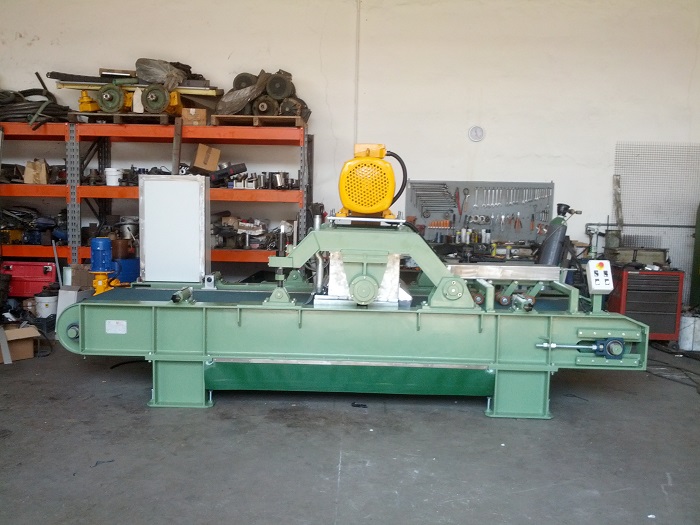

Macchina per il taglio longitudinale di lastre, in listelle più strette.
La macchina è in grado di eseguire tale lavorazione su marmi o graniti.
Il taglio è eseguito parallelo alla direzione di scorrimento della filagna.

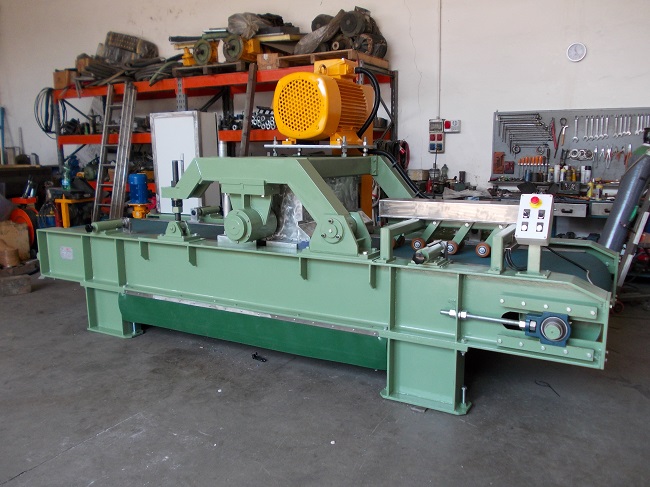

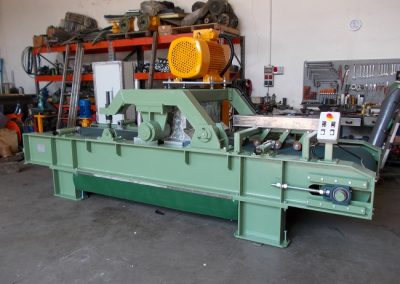

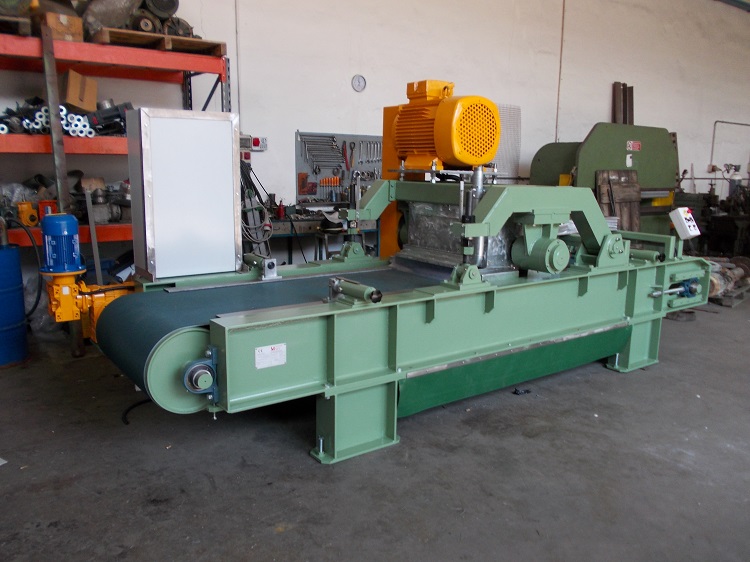

Struttura della macchina

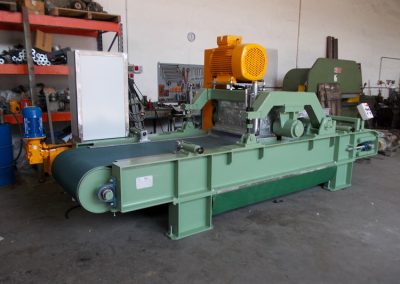

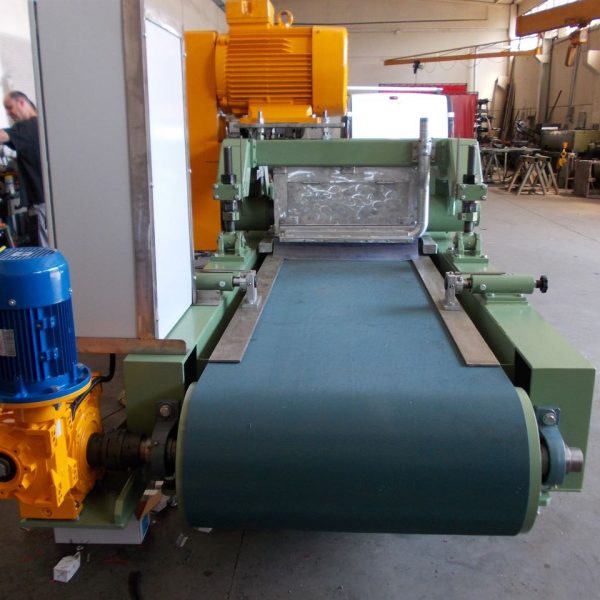

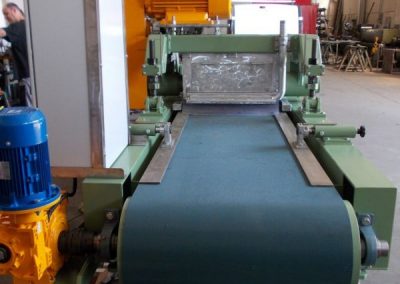

Struttura composta da banco in carpenteria pesante per l’appoggio delle lastre sul nastro di scorrimento, con movimentazione in automatico regolabile tramite Inverter.
Il nastro su cui appoggia la lastra, scorre sopra una lamiera antiusura intercambiabile.

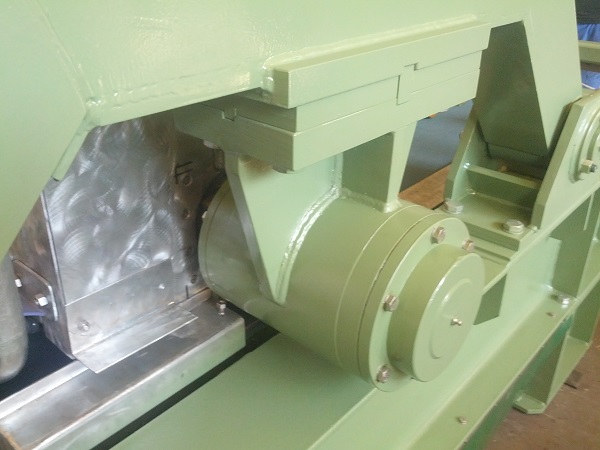

Regolazione manuale della profondità di taglio, mediane registro con barra filettata per il sollevamento o l’abbassamento del ponte che sostiene il gruppo mandrino porta dischi di taglio.

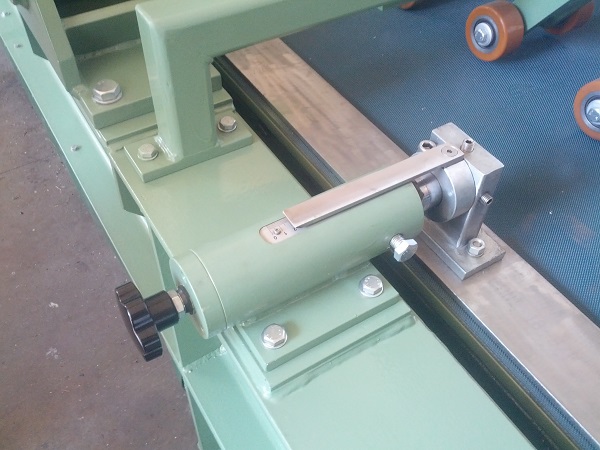

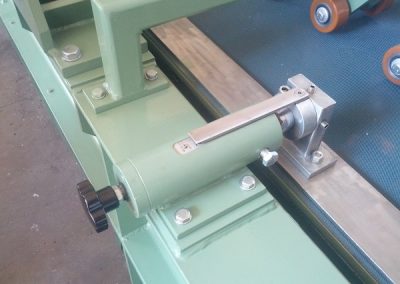

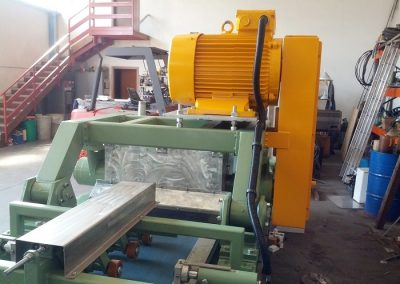

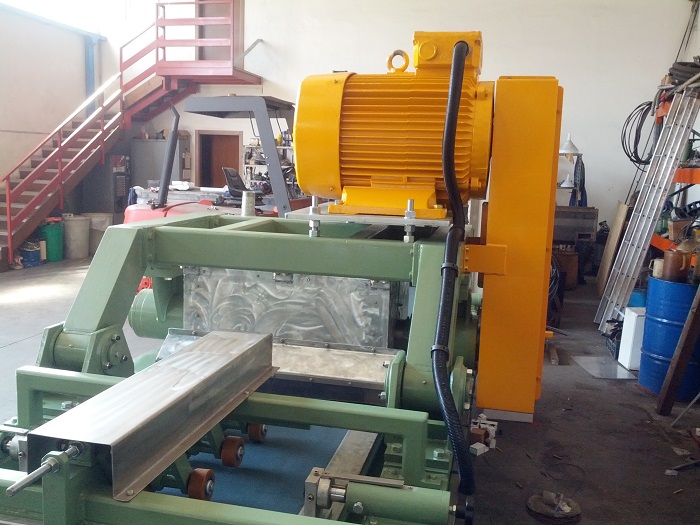

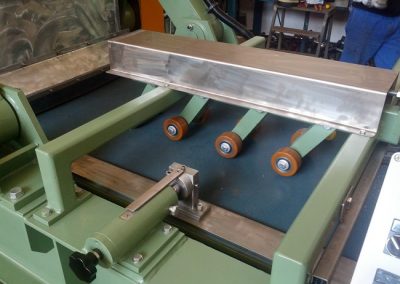

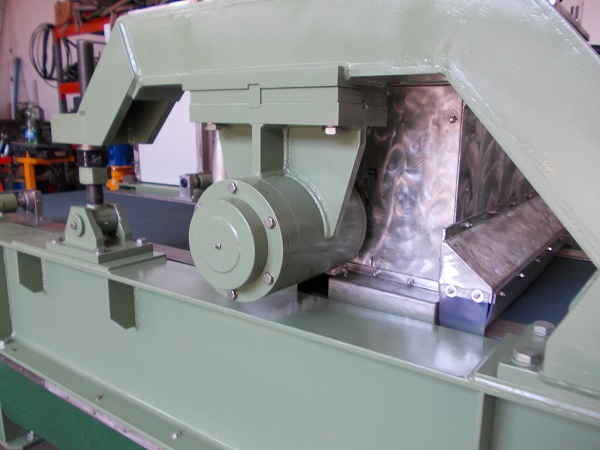

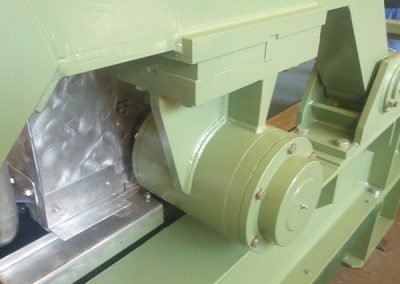

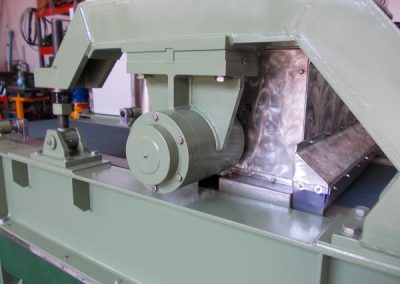

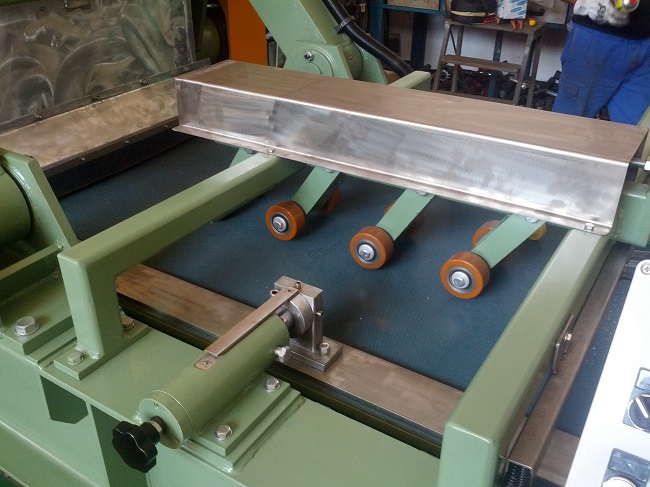

Il gruppo mandrino porta dischi è azionato mediante trasmissione a cinghie, da un motore da 90 kW registrabile per la messa in trazione delle cinghie stesse e posizionato sopra il ponte sollevabile. Gruppo pressore in entrata, per stabilizzare la filagna prima del taglio.
Caratteristiche Tecniche
- Larghezza massima di lavorazione: 1.000,0 mm
- Spessore massimo di lavorazione: 80,0 mm
- La macchina può montare un numero di dischi che varia da 01 a 20
- Diametro dischi di taglio: 350,0 mm ÷ 400,0 mm
- Larghezza della macchina: 1.700,0 mm
- Lunghezza della macchina: 4.500,0 mm
- Altezza della macchina: 2.200,0 mm
- Velocità del nastro: 0 ÷ 4.000,0 mm/min
- Potenza per rotazione mandrino dischi: 70,0 ÷ 90,0 kW
- Potenza totale installata: 100,0 kW
- Peso della macchina: 4.200,0 kg
- Consumo idrico per il raffreddamento: si consiglia 80,0 lt/min
- Frequenza di rete: 50 Hz
- Tensione di rete: 400,0 V
- Fasi di fornitura energia elettrica: 3
