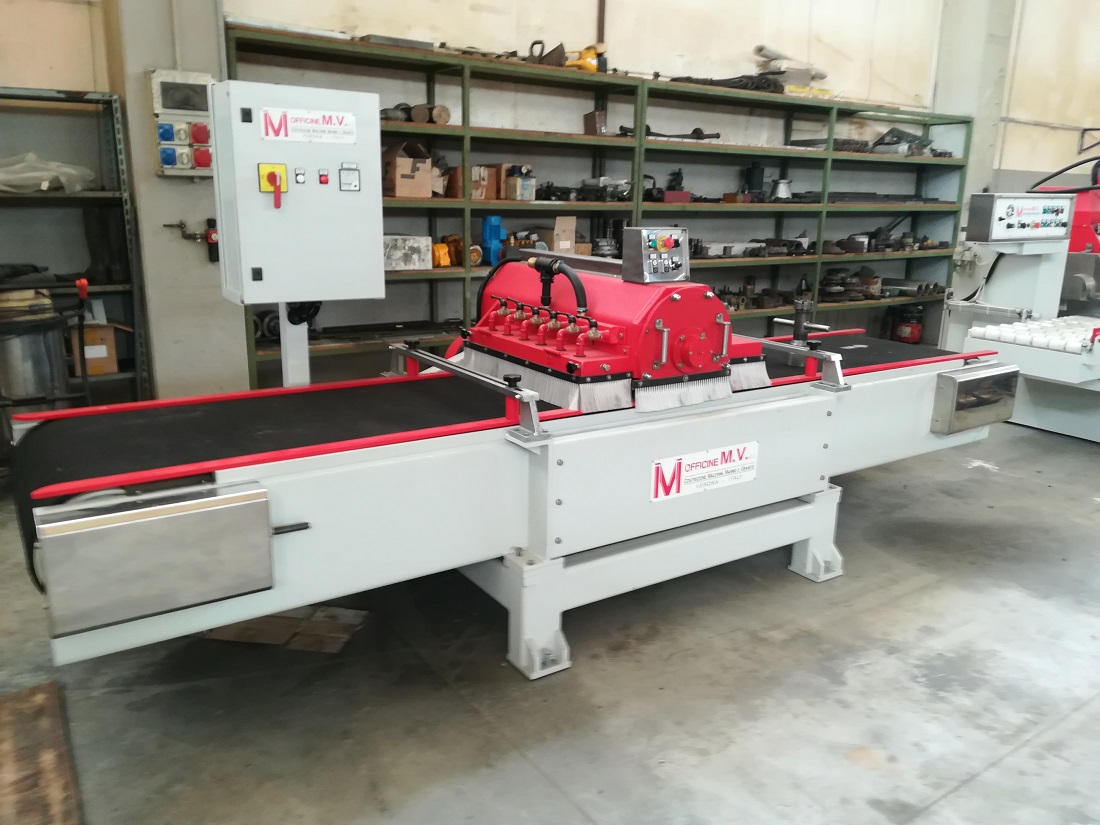

Refilatrice multidisco RMV 600
Refilatrice multidisco RMV 600
Macchina per il taglio longitudinale delle filagne, in listelle più strette.
La macchina è in grado di eseguire tale lavorazione su marmi o graniti.
Il taglio è eseguito parallelo alla direzione di scorrimento della filagna.

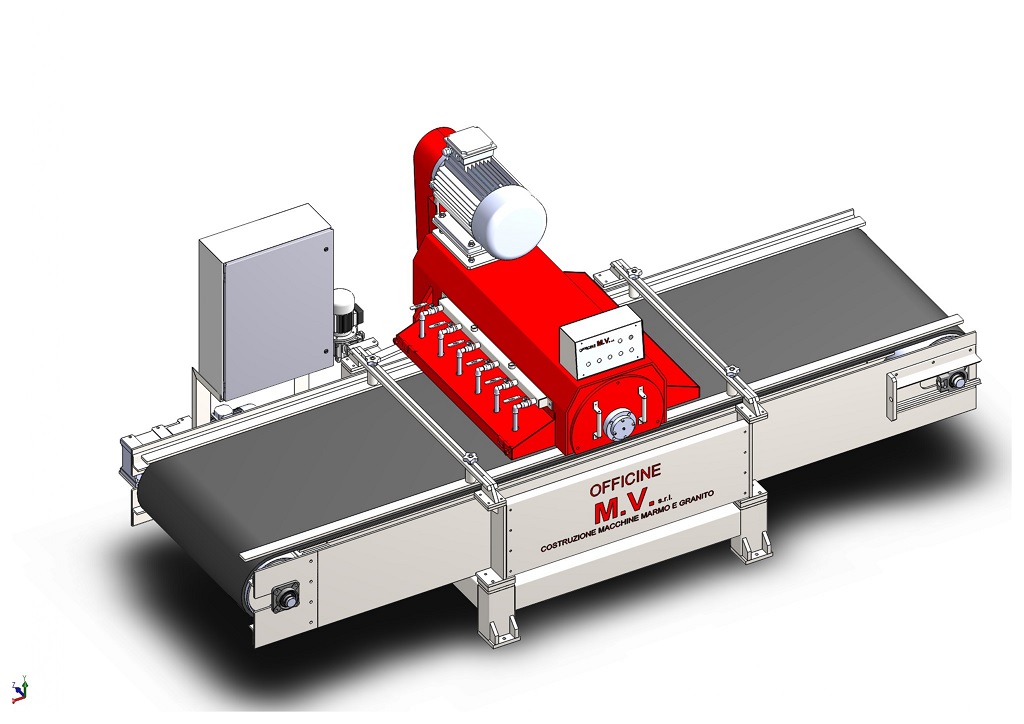

Struttura della macchina

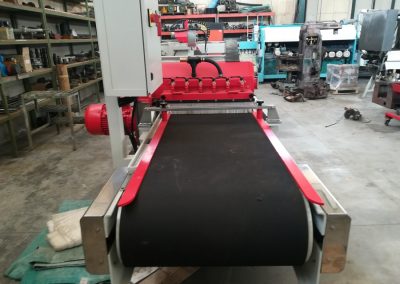

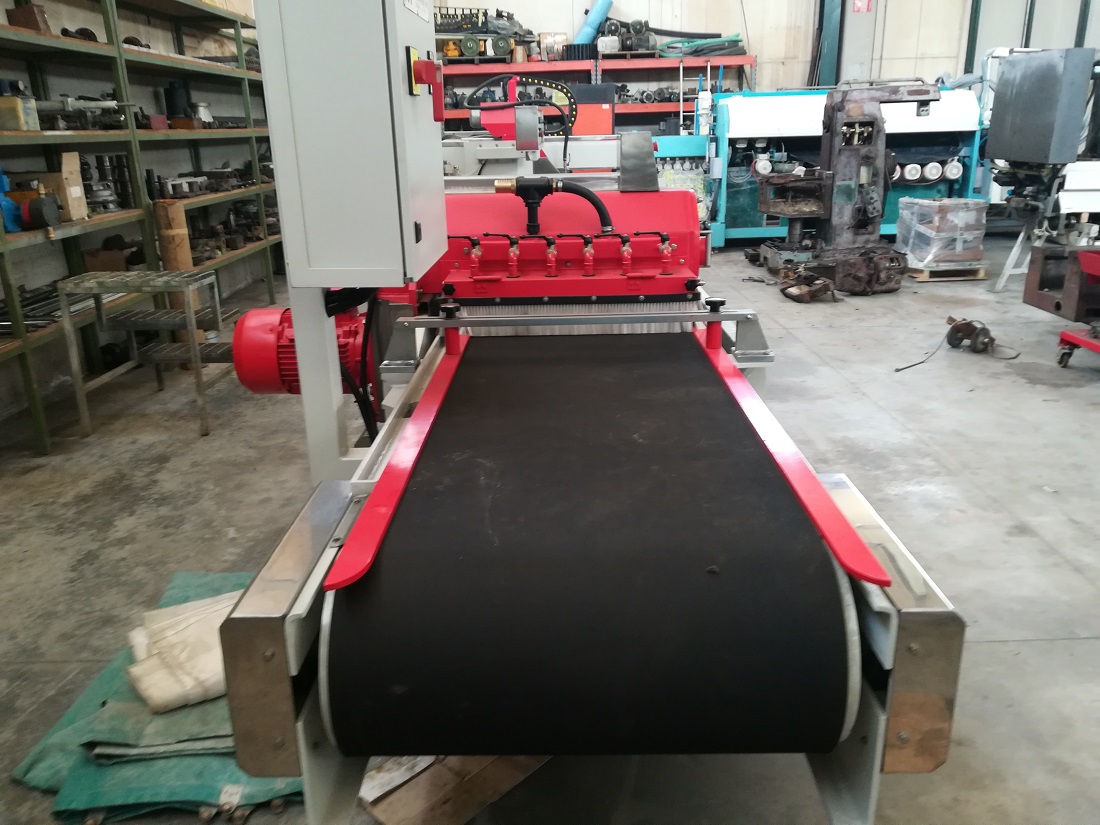

La struttura della Refilatrice 600 è composta da banco in carpenteria pesante per l’appoggio delle filagne su nastro con movimento in automatico regolabile tramite Inverter.

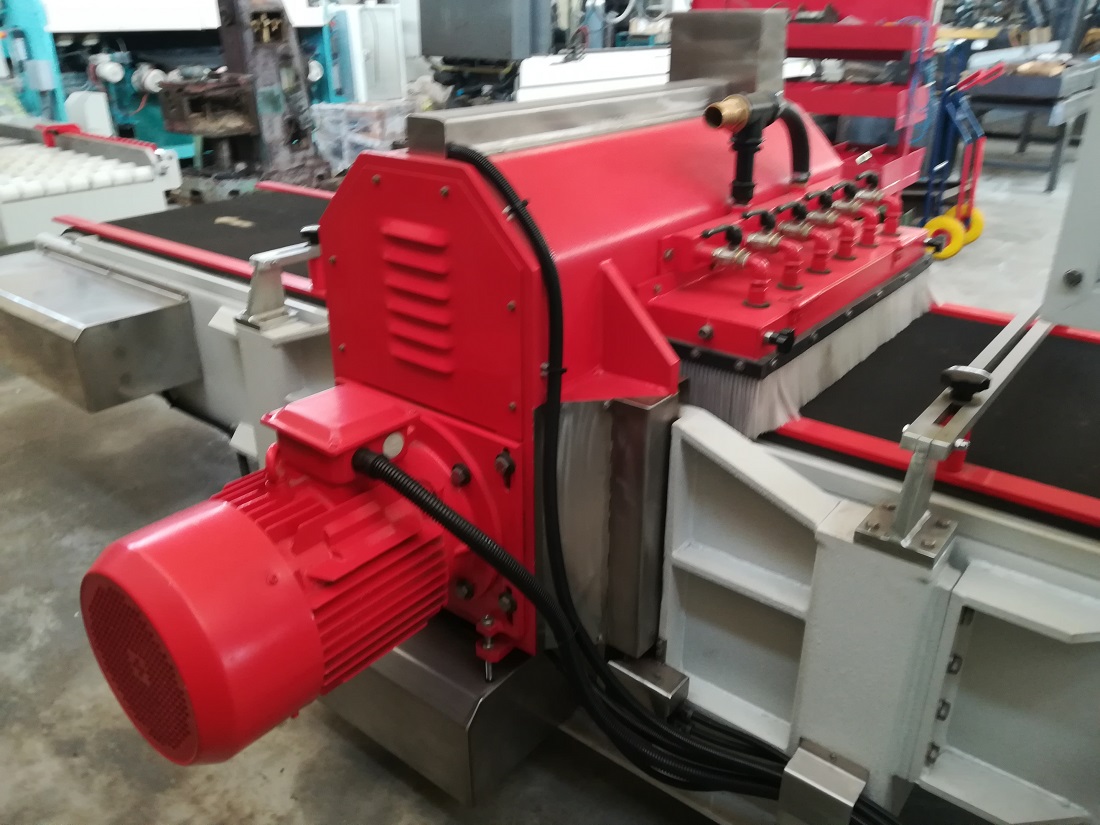

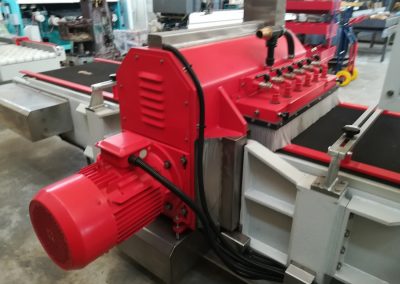

Avanzamento automatico del movimento di salita – discesa del gruppo mandrino porta dischi, mediante trasmissione cremagliera – pignone.

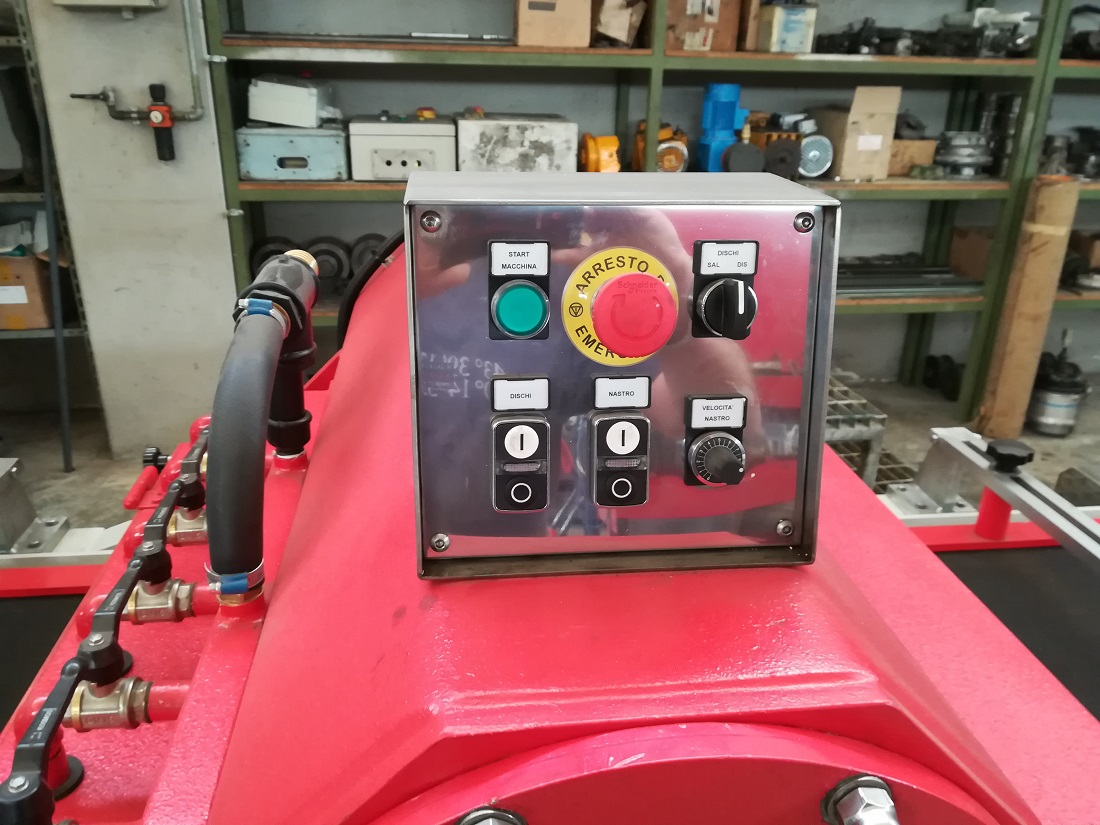

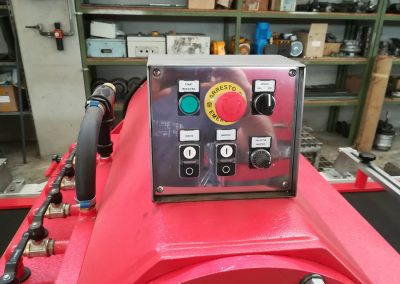

Regolazione automatica della profondità di taglio mediante quadro comandi e settaggio dei finecorsa.

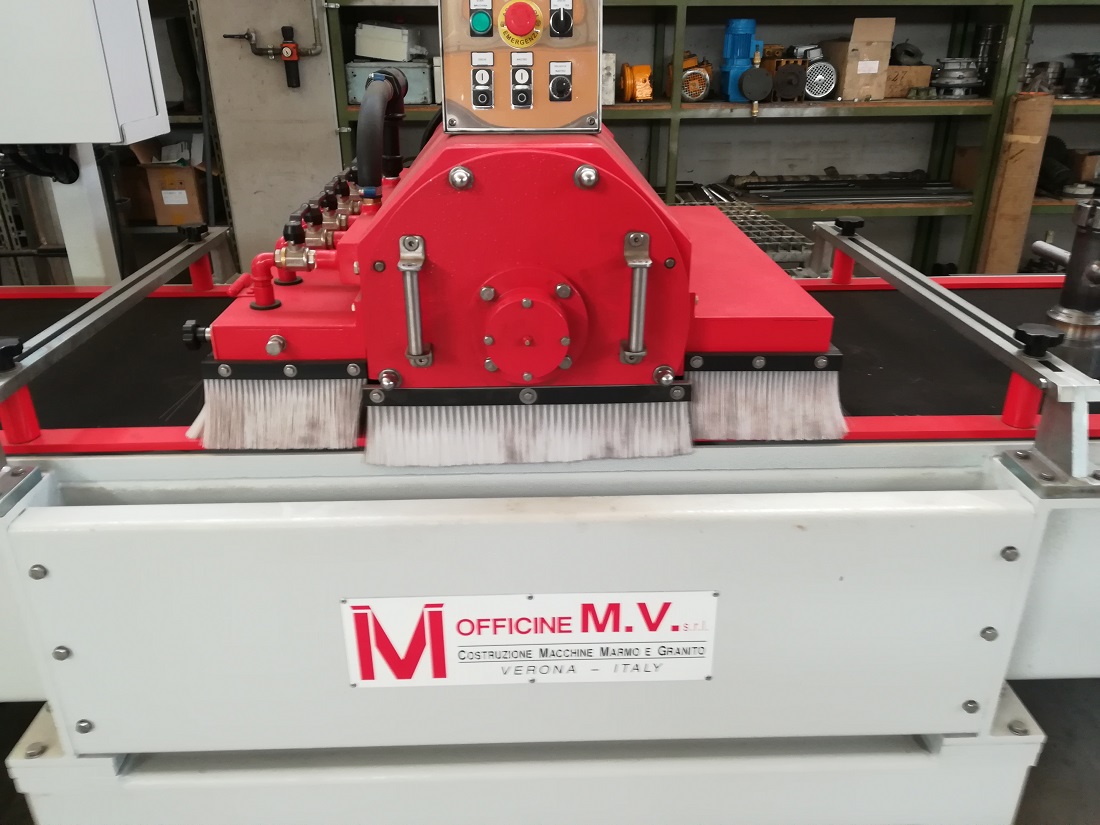

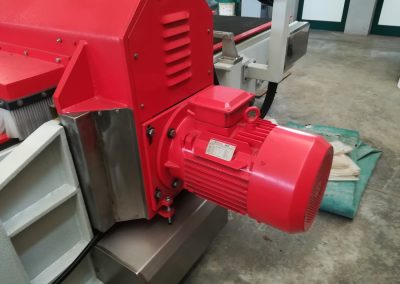

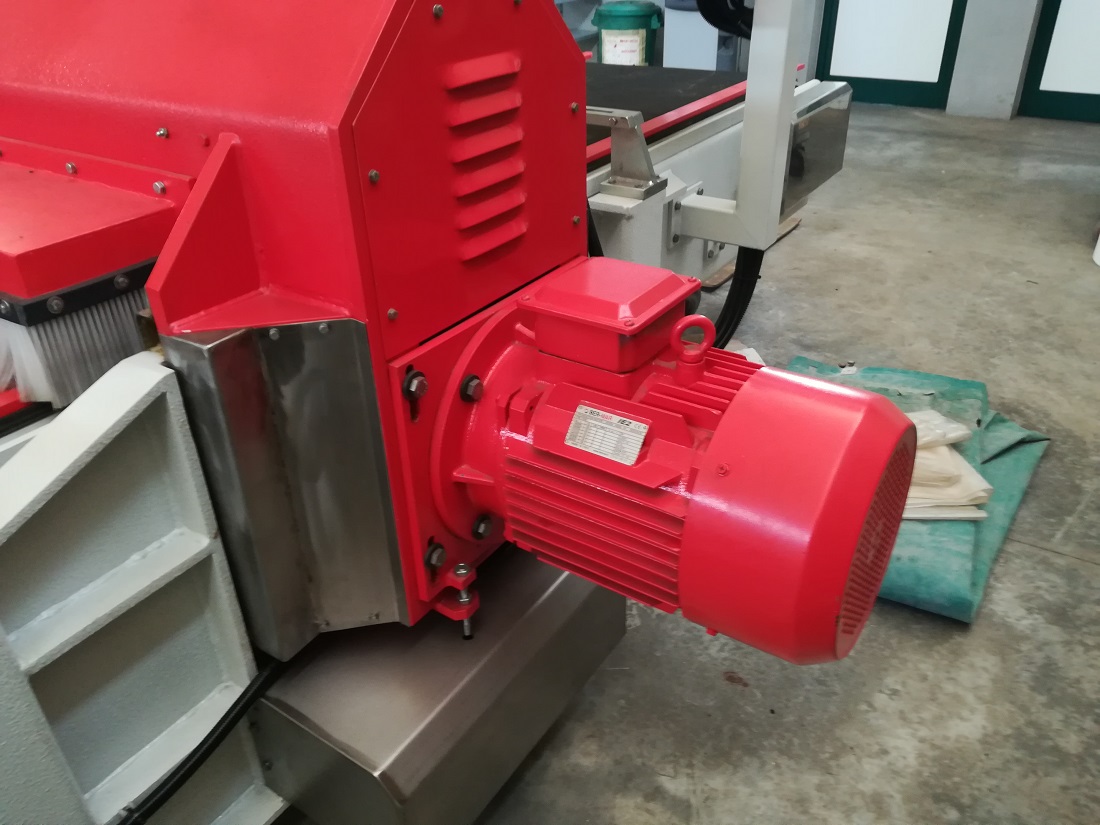

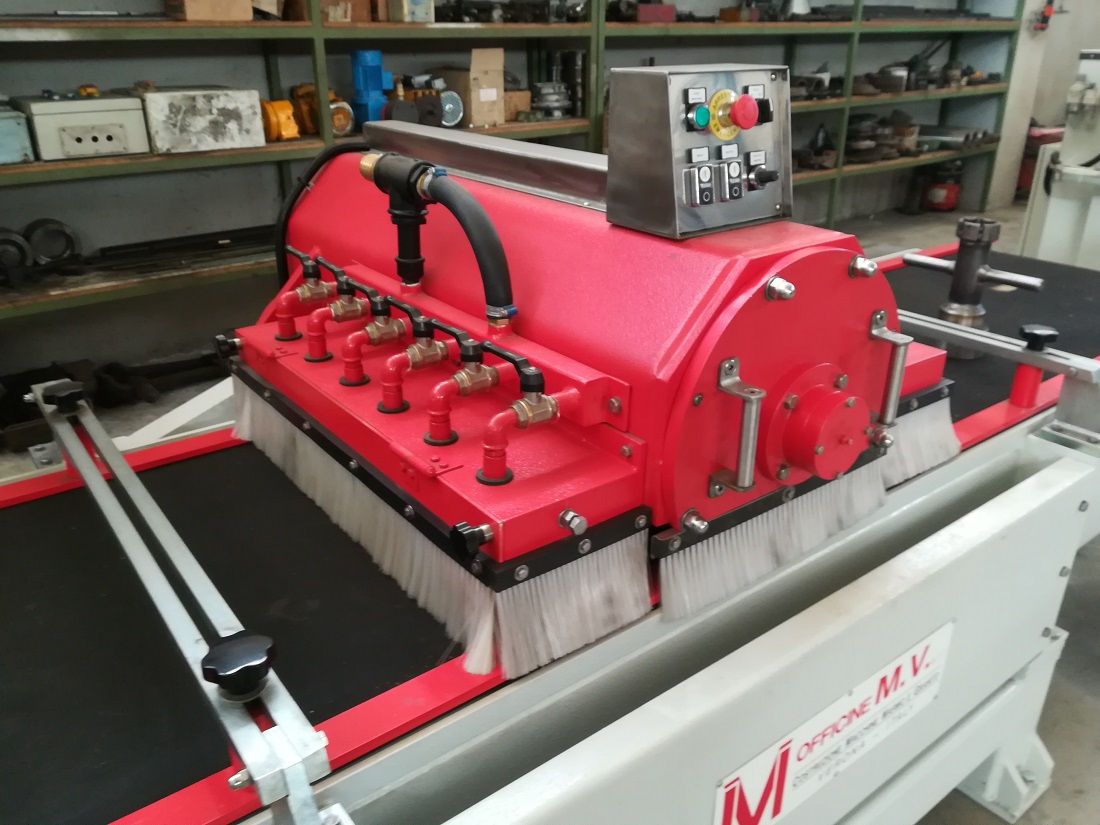

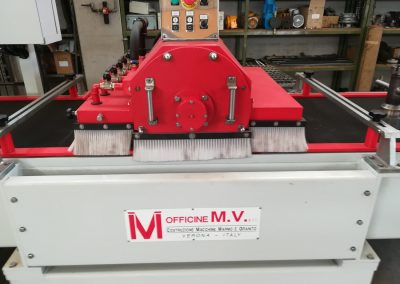

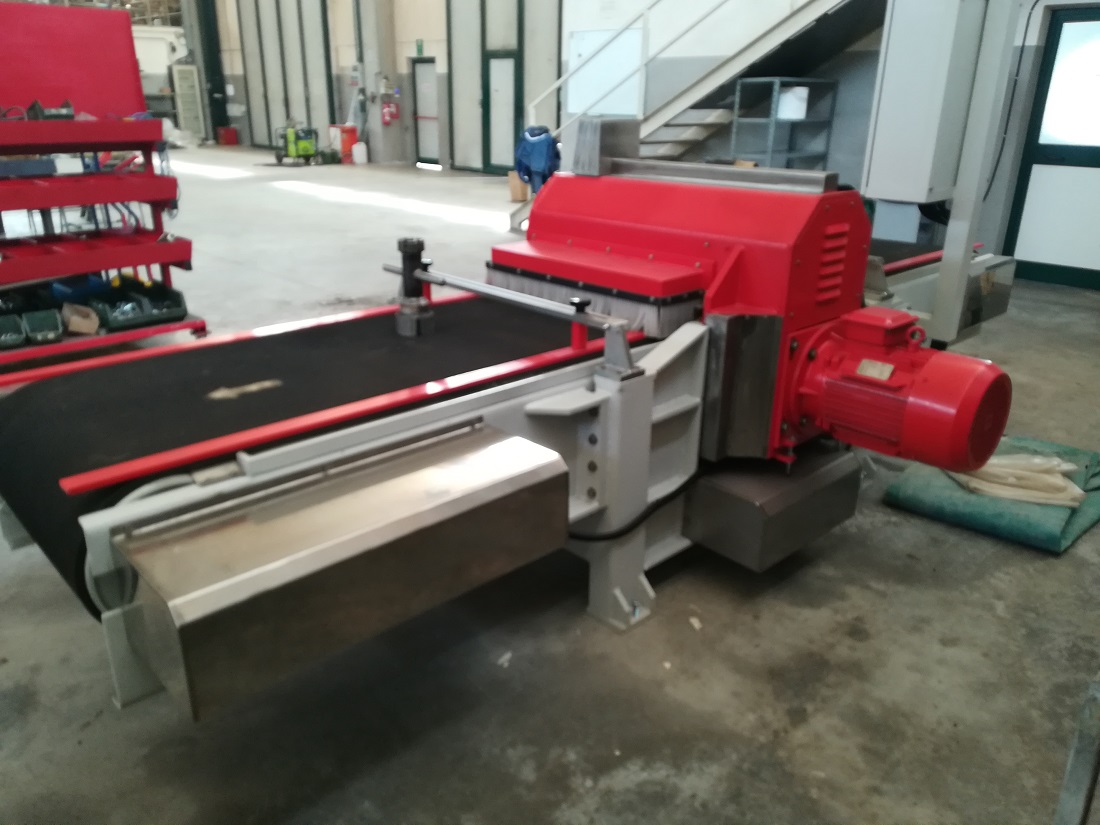

Il gruppo mandrino porta dischi è azionato mediante trasmissione a cinghie, da un motore da 15,0 kW, posizionato sopra il braccio di salita – discesa mandrino.
Caratteristiche Tecniche
- Larghezza massima di lavorazione: 600,0 mm
- Spessore massimo lavorabile: 40,0 mm
- Numero dischi di taglio: 01 ÷ 06
- diametro dischi di taglio: 350,0 mm ÷ 400,0 mm
- Larghezza della macchina: 1.800,0 mm
- Lunghezza della macchina: 4.000,0 mm
- Velocità del nastro: 0 ÷ 4.000,0 mm/min
- Motore per rotazione mandrino dischi: 15,0 / 18,5 kW
- Peso della macchina: 2.250,0 kg
- Potenza totale installata: 17,0 kW

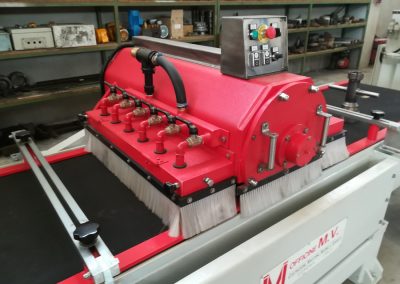

- Consumo idrico: si consiglia 45,0 lt/min
- Frequenza di rete: 50 Hz
- Tensione di rete: 400,0 V
- Fasi di fornitura energia elettrica: 3
